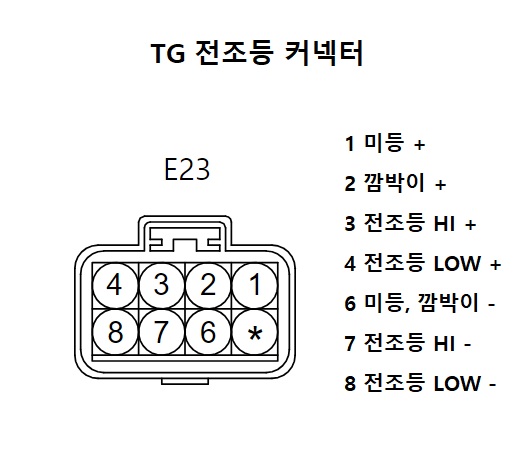

TG 전조등 커넥터 배선도
2023.07.17 16:36
1 미등+
2 깜박이+
3 전조등 HI +
4 전조등 LOW +
6 미등, 깜박이 -
7 전조등 HI -
8 전조등 LOW -
번호 | 제목 | 글쓴이 | 날짜 | 조회 수 |
---|---|---|---|---|
59 | 어코드 매직카 다이아몬드 스포츠 옵션설정 [1] | Kim | 2023.12.05 | 228 |
58 | 어코드 휴즈박스 레이아웃 | Kim | 2023.12.05 | 107 |
» | TG 전조등 커넥터 배선도 [1] | Kim | 2023.07.17 | 313 |
53 | HG 실린더 번호 | Kim | 2023.07.11 | 191 |
51 | 어코드 V6 3.5 실린더 번호 위치 | Kim | 2023.04.27 | 204 |
49 | hg 계기판 전원 | Kim | 2023.01.23 | 158 |
47 | XG 2P 가이드로드 가이드부츠 품번 | Kim | 2022.04.13 | 386 |
46 | XG 2P 패드 스프링 품번 | Kim | 2022.04.11 | 328 |
45 | 만도 오토비 SP100 후방카메라 고장 및 128g 미지원 | Kim | 2022.01.22 | 2215 |
43 | 매직카 리모콘 등록방법 | Kim | 2021.12.06 | 1483 |
42 | 현대 모비스 부품 대리점 | Kim | 2021.09.07 | 359 |
40 | 그랜저 TG 크루즈 레버타입 DIY #2 | Kim | 2021.03.22 | 437 |
hid 전원 보강
전조등 커넥터에 4번 전조등 LOW+ 커팅후 릴레이 연결
4핀 릴레이
85번 전조등 LOW + 차체쪽 (입력)
86번 차체접지
30 배터리 +
87 전조등 LOW + 전조등쪽 (출력)
