샤오미 차량용 공기청정기 센서 감도가 너무 둔해 팬을 달아보았다.


처음엔 불량인줄 알았다. 공기청정기 근처에서 담배를 펴봐도 센서커버 근처에서 휴지를 털어봐도 반응이없다.


센서커버 구멍으로 담배연기를 불어넣어야 그제서야 반응하기 시작한다.


가정용 샤오미 공기청정기에는 센서에 작은팬이 달려있는걸로 아는데 이건없나?


센서커버를 열어보니 역시나 없다.  헐~ 일단은 센서감도가 안좋은 불량이 걸린거 같고


구조적으로도 문제가 있는거 같아 교환하기도 그렇고 그냥 팬을 달아보기로 했다.




결과는 담배연기를 센서 커버 구멍에 불어넣어야 겨우 작동하던것이 팬튜닝 이후엔 정상적인? 공기청정기 처럼


만족스럽게 작동한다.




준비물은 작은소형팬, USB전원케이블, 양면테이프




고장난 차량용 올인원에 있던 팬 12v 0.7w을 적출

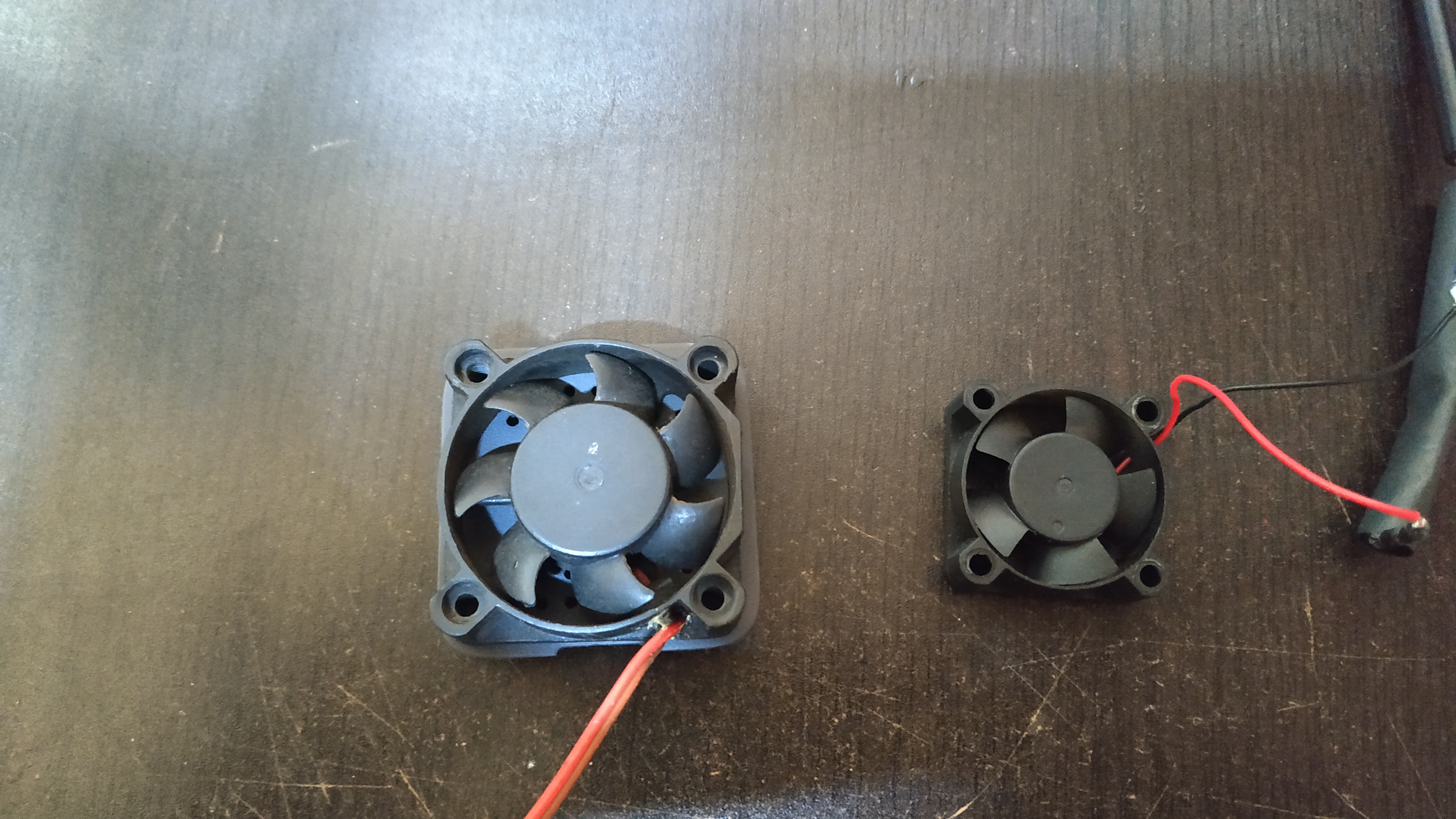

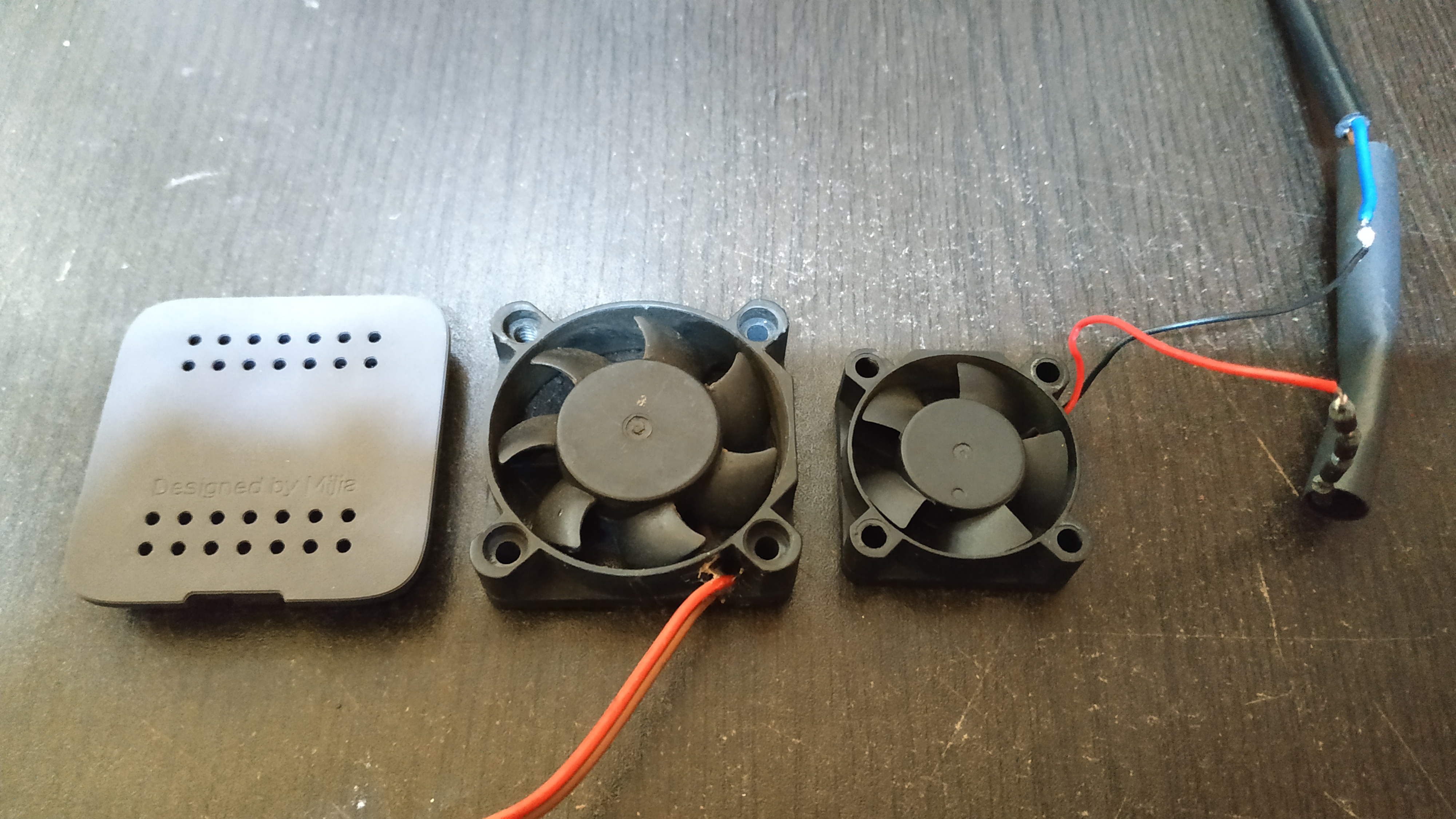

차량용 샤오미 공기청정기 센서덮개를 빼고 왼쪽 구형 VGA 카드에서 뺀 팬과 카오디오에서 뺀 팬 사이즈를 대보니



VGA카드에서 뺀 팬이 딱맞다. 테스트해본결과 잘된다 보기도 깔끔하고 근데 바람이 나올구멍도 필요한거 같아서 결국


카오디오에서 뺀 오른쪽 작은팬을 달았다.




구형 VGA팬 센서커버 위아래 구멍을 다 막는다.

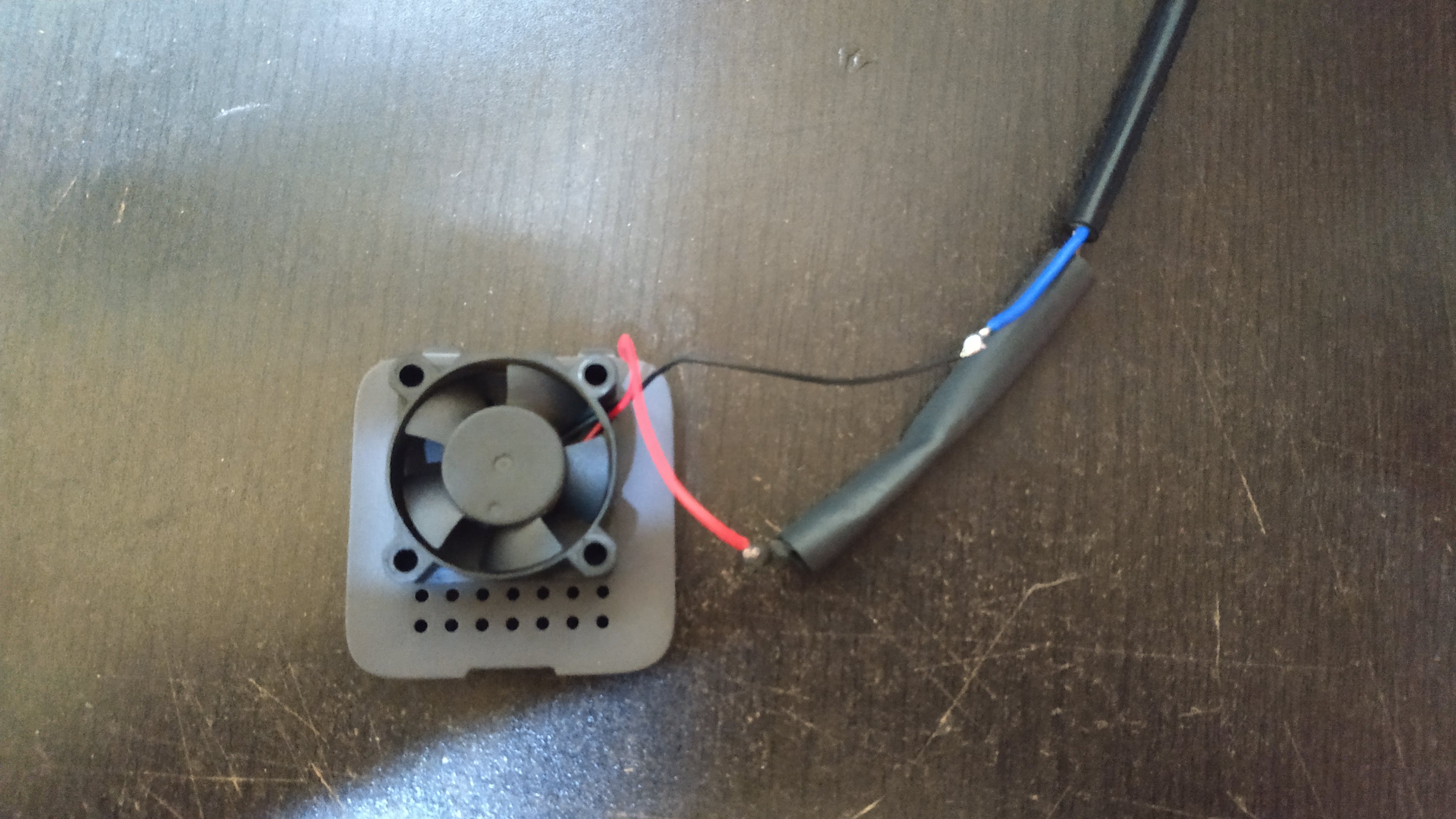

카오디오에서 뺀 팬 센서커버 위쪽으로 공기를 넣어준다.

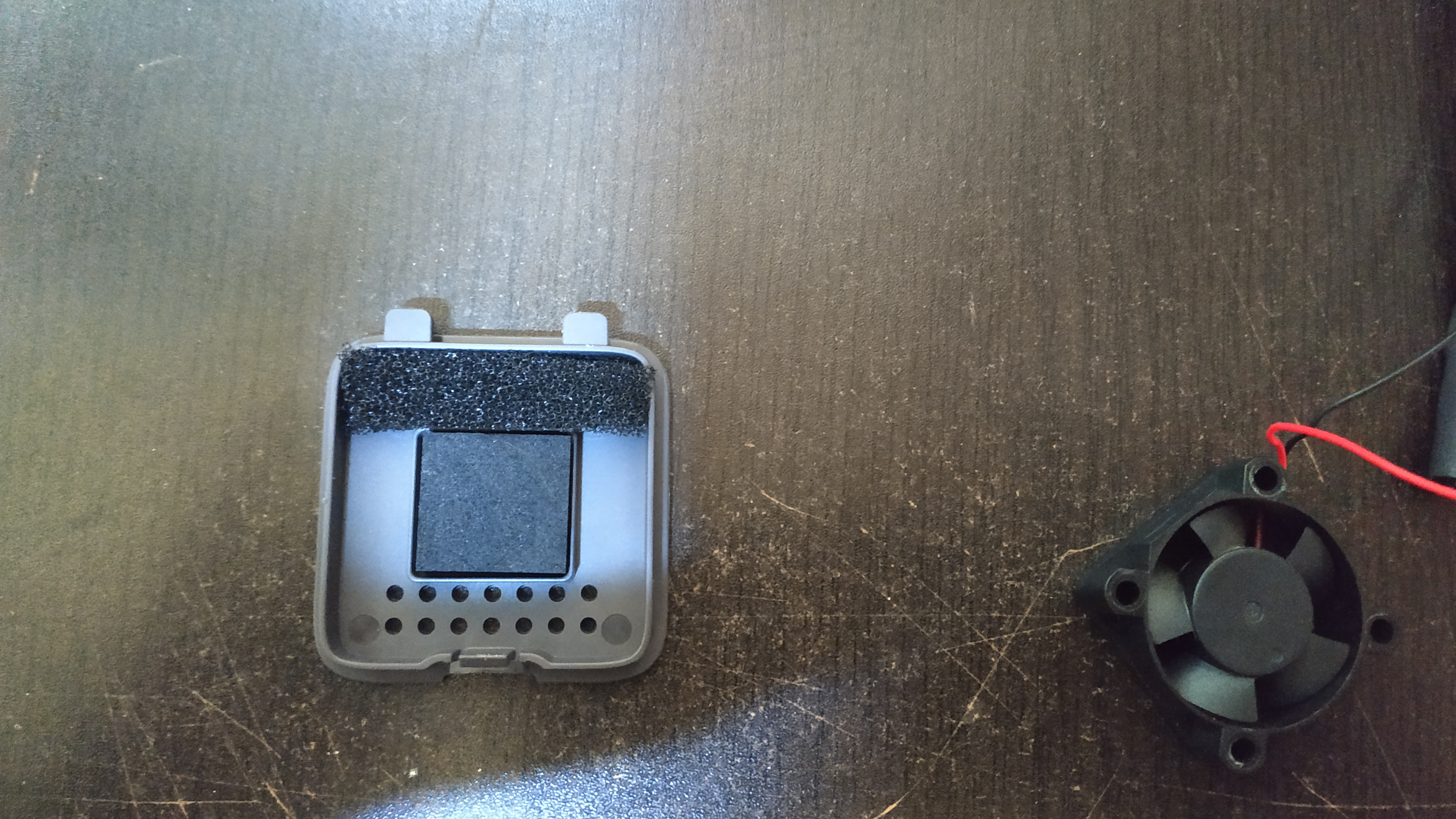

뒷면엔 컴퓨터 팬 먼지필터를 잘라서 큰먼지로인해 센서 오염되지 않도록 했다.

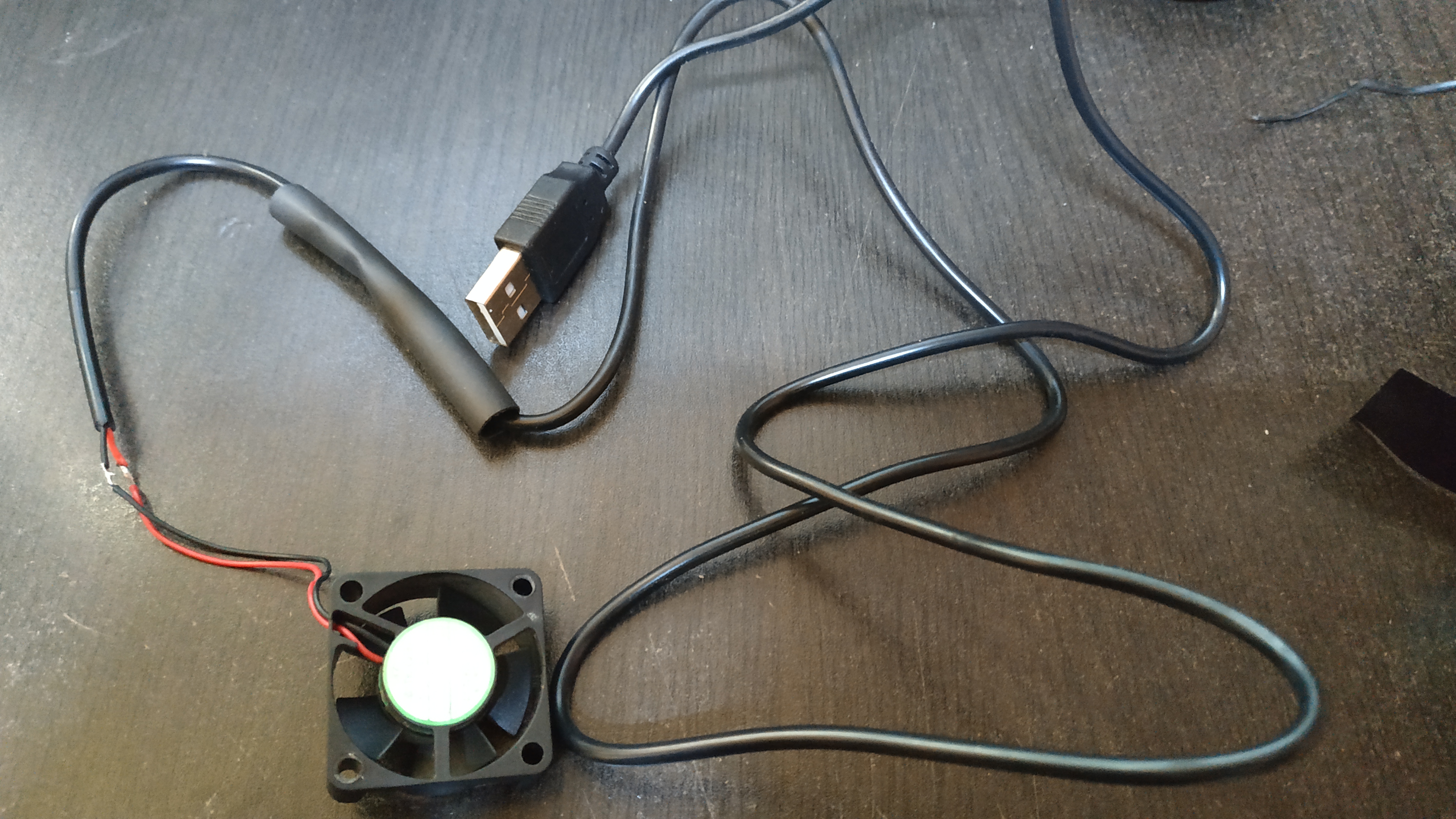

배선은 그냥 간단하게 못쓰는 usb선을 절단해서 연결했다.


처음엔 시가잭 12-14V에 직결로 연결하려고 +쪽에 다이오드 4개 정도 연결해 전압을 낮췄으나 그냥 USB 5V물려보니


적당히 약하게 돌아 다이오드 제거하고 연결했다.


전압이 낮아 초기 구동못하는 팬도 있으나 이팬은 적당히 소음도 없고 잘도는거 같다.

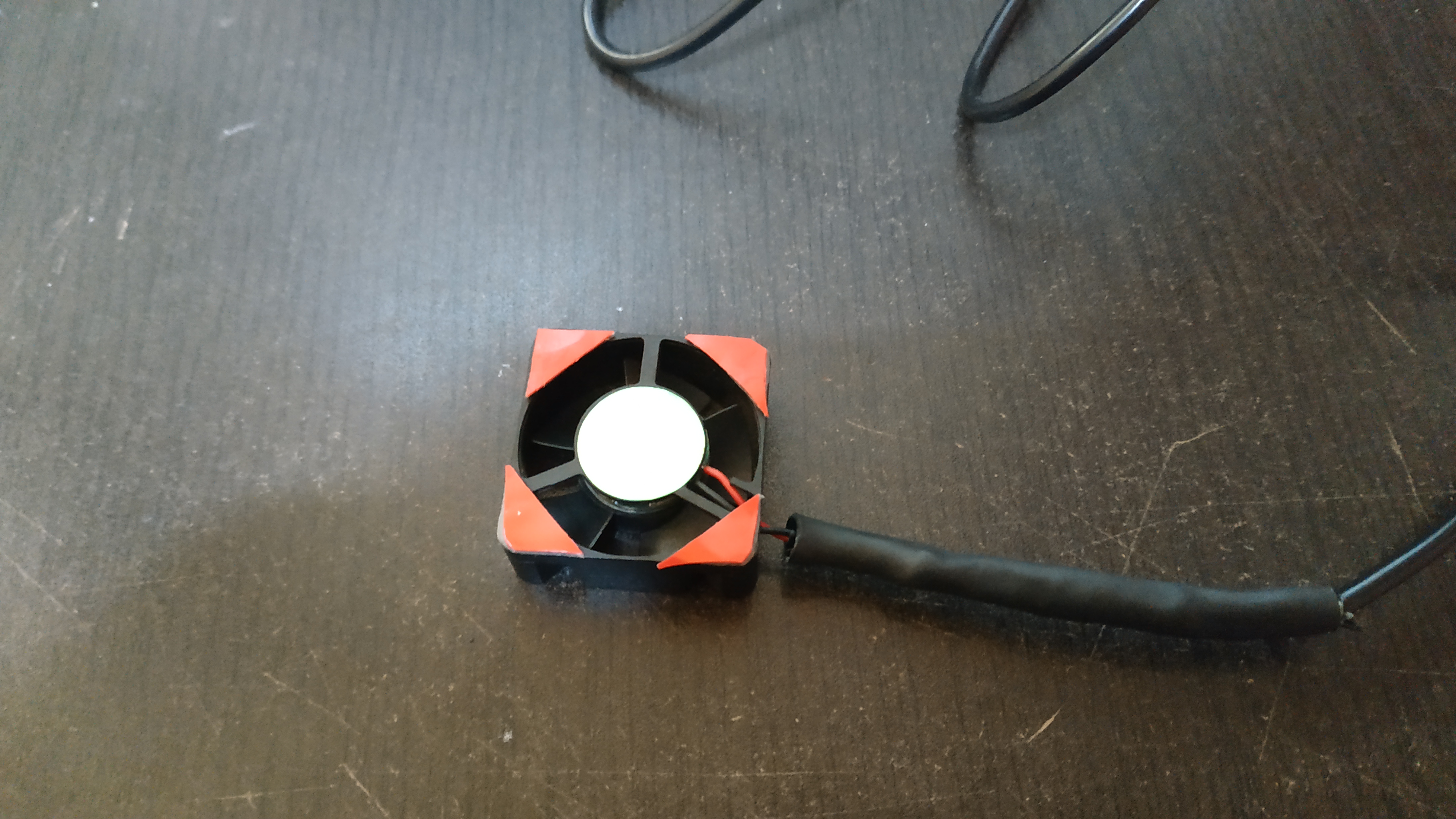

수축튜브로 마무리하고 양면테이프로 센서커버에 붙인다.

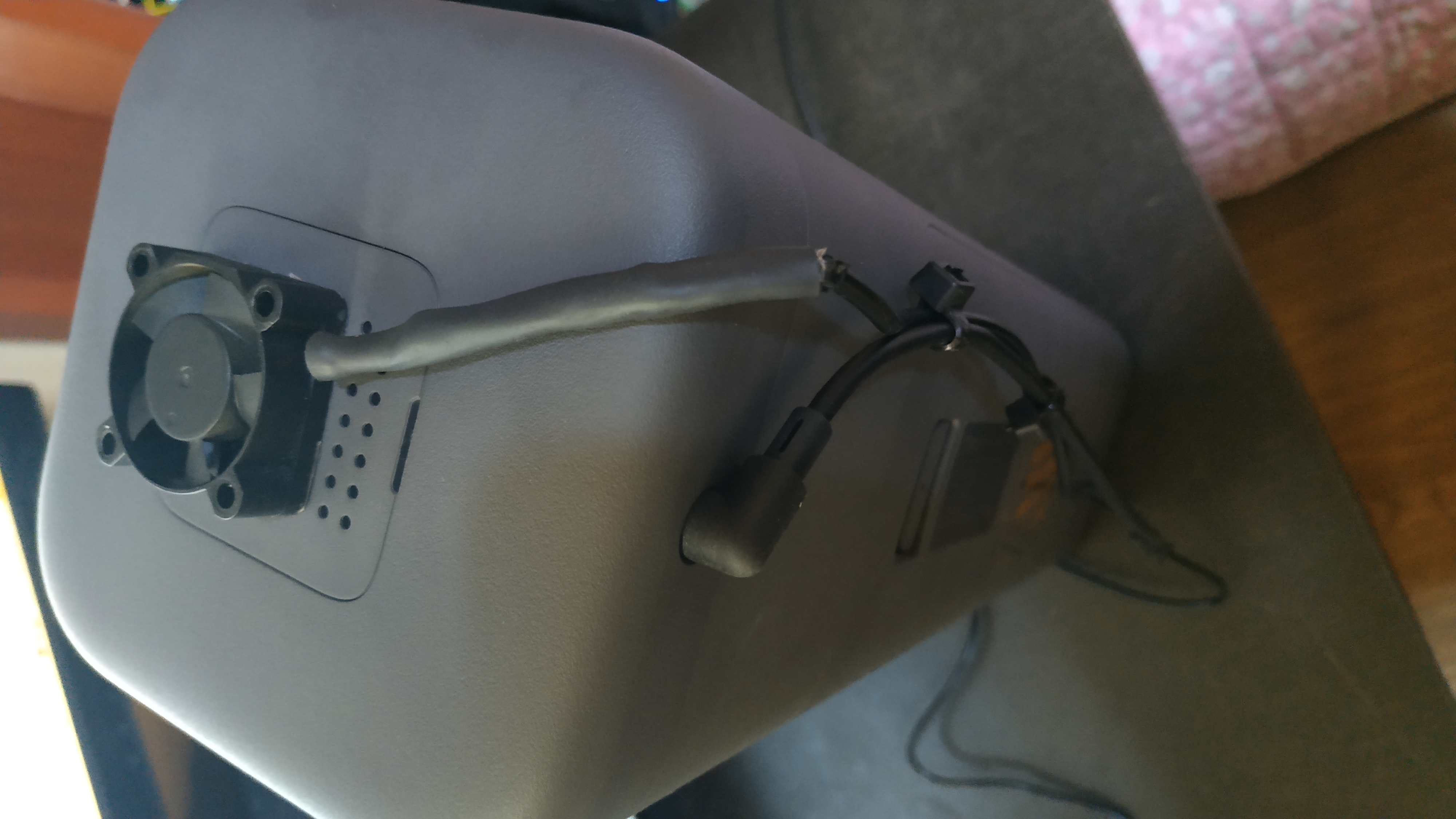

센서커버를 닫고 케이블타이로 배선정리




팬전원은 공기청정기 시가잭에 연결

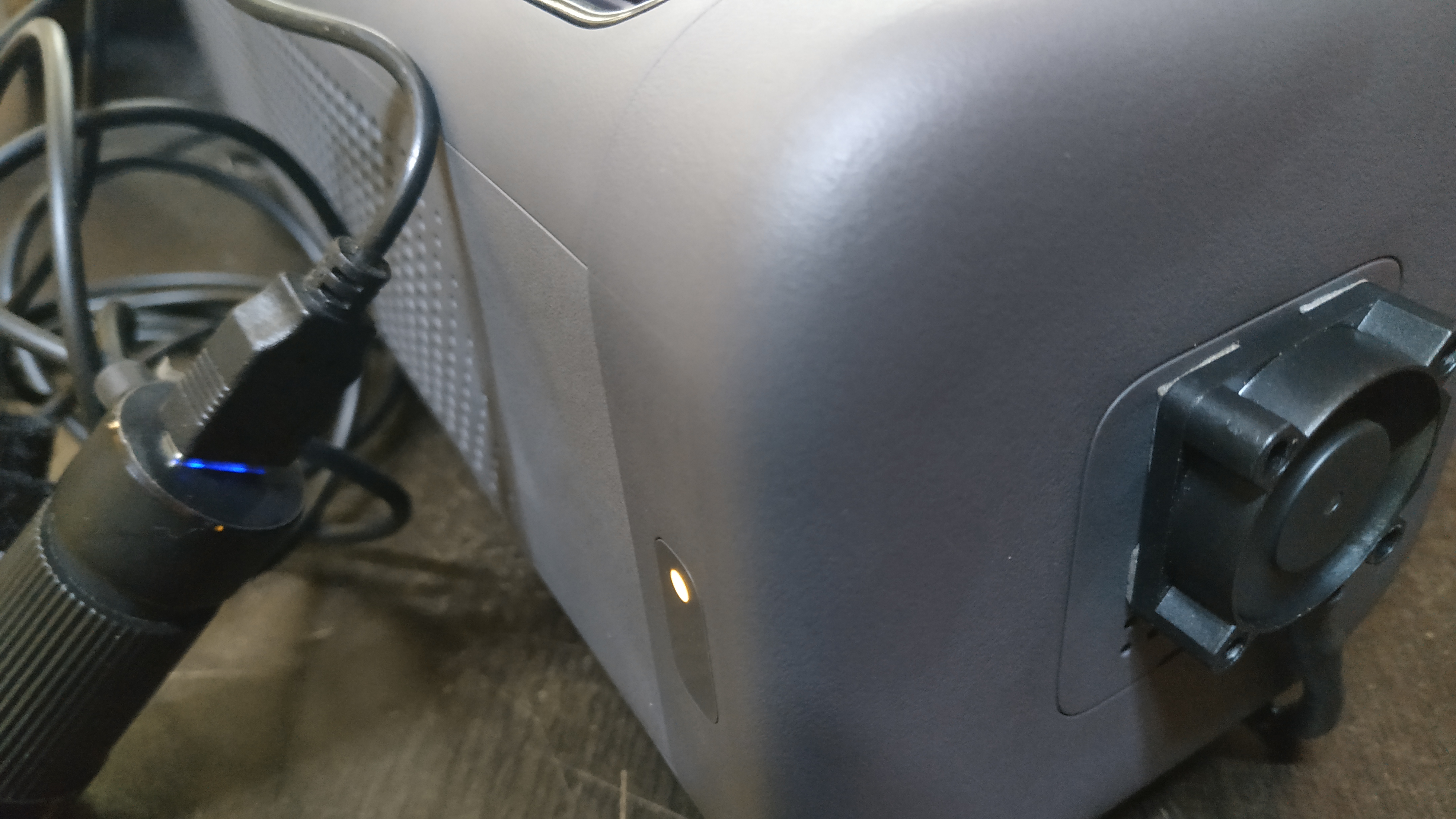

시험가동 이제서야 센서가 똘똘해 진거 같다
